Compatible avec la série Epsilon (Epsilon W50 et W50SC, Epsilon W27 et W27SC)

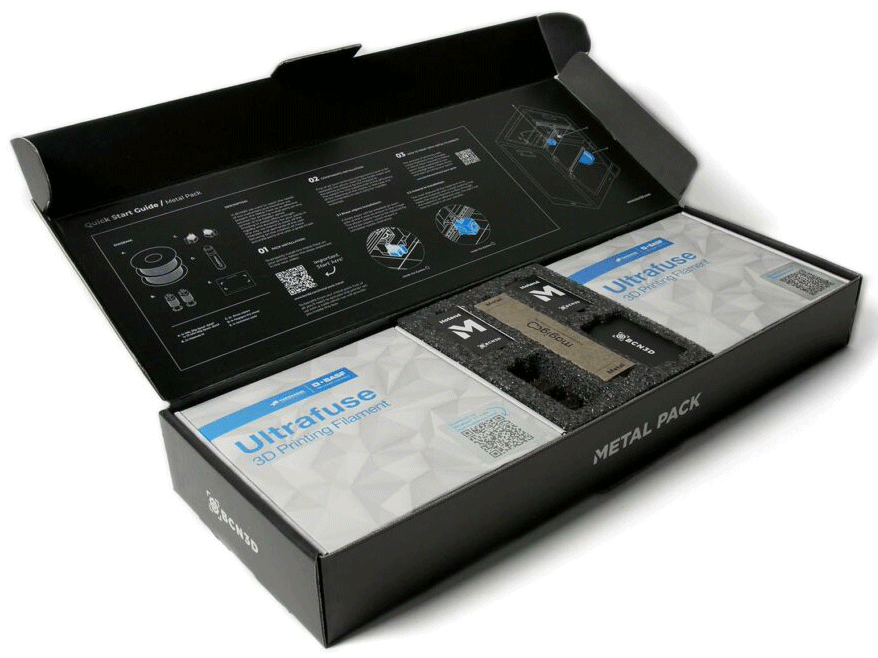

Le pack Métal inclut les filaments Ultrafuse® 316L et 17-4 PH, ainsi qu'une nouvelle tête d'impression exclusive pour le métal et des accessoires spécifiques, pour une impression optimale. BCN3D a créé un nouveau profil d'impression pour le métal pour le logiciel de découpe BCN3D Stratos, évitant ainsi les tensions internes de la pièce imprimée. Après impression, les opérations de déliantage et de frittage peuvent être réalisées par le réseau de prestataires agréés Forward AM.
La gamme de filaments métalliques Ultrafuse® a été développée sur la base des décennies de savoir-faire de BASF dans l'industrie du moulage par injection de métal (MIM).
Comment fonctionne le processus ?
Le procédé se divise en trois étapes : l’impression d’une pièce avec les imprimantes 3D BCN3D Epsilon, puis le déliantage et le frittage, opérations standardisées réalisées par le réseau de fournisseurs agréés de Forward AM. On obtient ainsi une pièce finale composée à près de 100 % d’acier inoxydable massif.
Pour l'impression, les filaments Ultrafuse® 316L et 17-4 PH contiennent une forte proportion d'acier inoxydable associée à des liants polymères, facilitant ainsi l'impression. Le liant est ensuite éliminé de la pièce imprimée par un procédé de déliantage catalytique. La pièce subit alors un frittage à une température légèrement inférieure au point de fusion du métal, ce qui provoque la coalescence des particules métalliques. Enfin, le matériau atteint son état final par post-frittage, acquérant ainsi les performances requises en termes de dureté et de résistance.
Les fournisseurs recommandés par BCN3D et BASF D&S qui proposent des services de frittage et de déliantage sont :
Elnik (Europe) :
- Elnik commence le traitement des commandes les deuxième et quatrième mardis de chaque mois. Pour respecter ce calendrier, les pièces doivent arriver au plus tard le vendredi précédant la production prévue.
- Elnik facture au kg, ce qui signifie que vous devez acheter autant de billets que de kg de marchandise à envoyer.
- Vos pièces doivent respecter les exigences des directives BASF, qu'Elnik suit scrupuleusement, sous peine d'être refusées.
CMG (Royaume-Uni et Europe) :
- CMG organise des cycles D&S presque chaque semaine. Leurs délais de livraison sont parmi les plus rapides du marché.
- CMG facture en fonction de l'espace occupé dans le four, ce qui signifie que le coût dépendra de l'espace occupé par vos pièces.
- Ils permettent de délier et de fritter des pièces jusqu'à 200 mm x 300 mm x 100 mm, et sont ouverts à la discussion concernant des pièces encore plus grandes.
-
Ils proposent une large gamme de services de post-traitement, notamment l'usinage et le polissage.
Pour plus d'informations sur le flux de production des métaux, veuillez consulter les directives suivantes de notre équipe d'assistance client : https://support.bcn3d.com/knowledge/3d-printing-metal-workflow
Exigences et directives de conception
- Comment imprimer du filament 316L : https://support.bcn3d.com/knowledge/316l-filament
- 316L, conseils et astuces : https://support.bcn3d.com/knowledge/316l-bcn3d-tips
- Comment imprimer du filament 17-4 PH : https://support.bcn3d.com/knowledge/17-4ph-filament
- 17-4 PH, conseils et astuces : https://support.bcn3d.com/knowledge/17-4-ph-bcn3d-tips
Dans les directives suivantes du fabricant BASF, vous découvrirez :
- Flux de travail du processus
- Simulation de déliament
- Orientation des pièces
- Déformation due au retrait et au frittage
- Soutient « Pas seulement pour l’impression »
- Déliantage et frittage
- Post-traitement
Formation vidéo de BASF
- Module 1 : Introduction à l’impression 3D métal
- Module 2 : Processus
- Module 3 : Directives de conception
- Module 4 : Services de simulation
Propriétés
Nous avons réalisé plusieurs tests chez BCN3D afin de bien comprendre les résultats finaux que l'on peut obtenir avec nos imprimantes. Voici les meilleurs résultats obtenus avec du métal. Nous vous recommandons vivement de réaliser vos propres essais pour obtenir la précision souhaitée sur votre conception spécifique et compenser le retrait.
Densité obtenue avec la série Epsilon : 7,74 sur 7,85 g/cm3 (98,59 %).
Retrait avec la série Epsilon : 19 % XY / 24 % Z (cela dépend de la géométrie).
Précision maximale obtenue avec la série Epsilon : jusqu’à ±0,09 mm XY / ±0,04 mm Z.
Post-traitement des pièces métalliques
Les pièces métalliques imprimées peuvent être traitées de la même manière que les pièces en acier fabriquées de façon traditionnelle, ce qui offre un large éventail de possibilités pour améliorer la finition de la pièce.
Dans cet article, nous expliquons les différents procédés que vous pouvez appliquer à vos pièces pour améliorer la qualité de surface : https://support.bcn3d.com/knowledge/postprocess-metal-parts
